參加新唐研習會

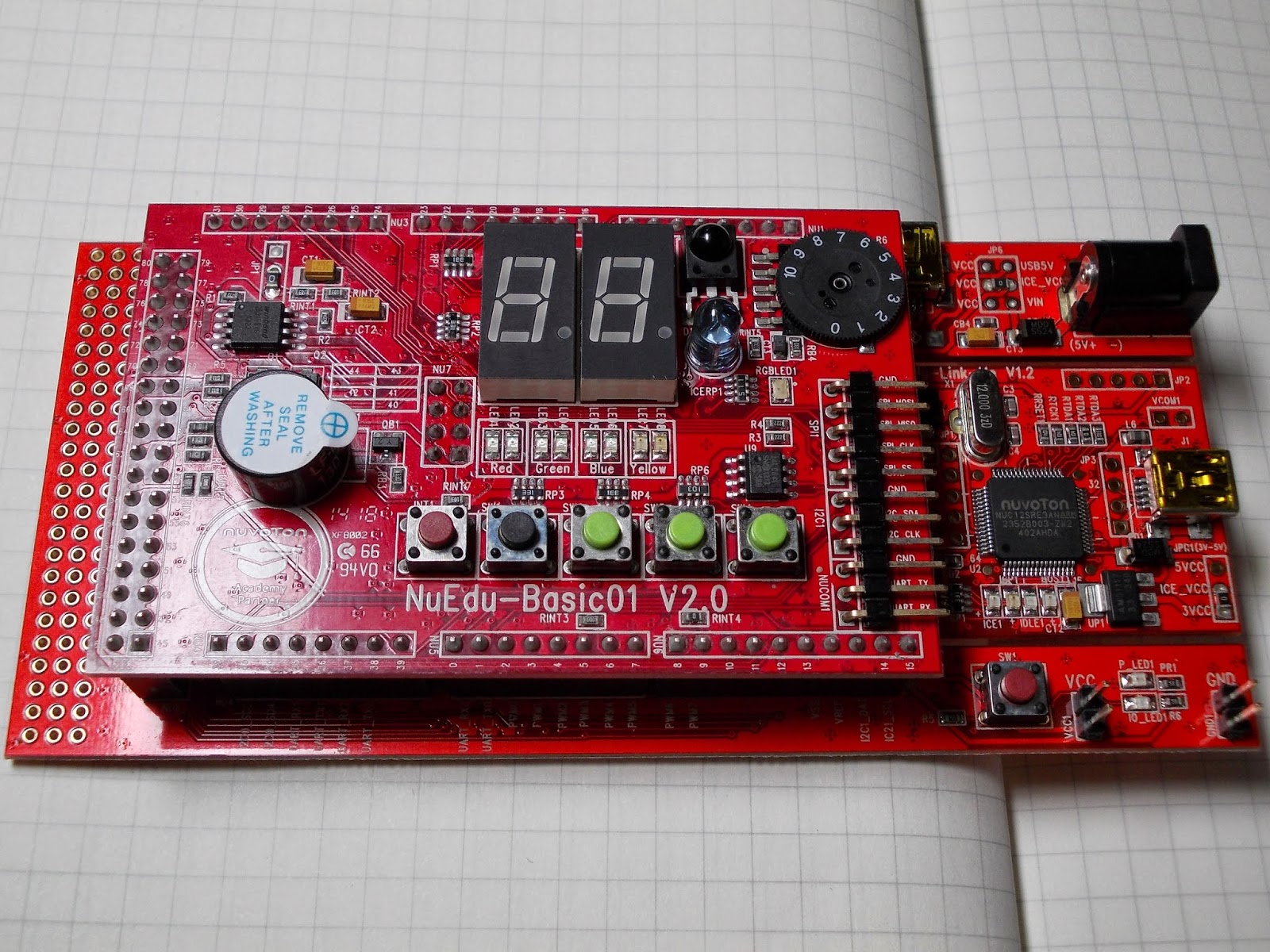

前些日子去參加新唐的研習會 , 這次 用一套叫 NuEdu 的 教材 照如下, 上完課可以帶回家 ,真是 高大上的禮物,( 高端 大氣 上檔次 )

 連接器出腳 , 和 ARDUINO 相容

和 ARDUINO 相容的 簡易IO 板

  組在一起的情形

   牛橋 簡易的信號 檢測工具

Miss MCU 包裝 畫錯

哇哇 MCU 包裝 畫錯, 完全沒辦法使用 . 原因是 LQFP64 腳距有0.4mm (笙泉MG82FE316就是這種包裝 ) 0.5mm (新唐NCU100 其實目前很多元件是這個包裝 ) 而我 PCB 是用NCU100卻畫成0.4mm 腳距, 真是不小心 以後 板子檔案要送出時 , 要列印出來看看 較安全

前方是 錯誤板子 , 後方是修正後的板子

usb 接口

usb接口,越做越小,當然小在pcb上所佔的空間就越小,不是壞事,現在手機都用

micro usb 應應趨勢 自己的pcb 也漸漸改用micro usb ,估計 micro usb 比 mini usb 節省 1/2 面積
